国产精品自产拍在线观看55亚洲-日本无遮挡吸乳呻吟视频-a级成人毛片-首页 国产 亚洲 丝袜图片区-国产一卡2卡3卡4卡网站免费-,国产精品国产三级国产-天堂av在线中文-日本一区二区三区视频免费看-日韩特级片-www色av-午夜高清国产拍精品-精品日韩在线播放-欧美日本另类-特级淫片aaaaaa级网站-国产wwwwwww-中文字幕高清-99久久国产综合精麻豆-国产999精品久久久-久久综合99re88久久爱-一级淫片a

融合瓦的焊接性能是其核心優勢之一，直接決定了屋面系統的密封性、整體性和防水可靠性。其焊接性能主要體現在焊接工藝適配性、接縫強度、密封穩定性以及施工可控性等方面，具體如下：

一、焊接工藝與材料的高度適配性

融合瓦的基材（如 TPO、PVC 等高分子材料，或復合鍍鋁鋅鋼板）本身具備良好的熱塑性，為焊接提供了基礎條件：

熱塑性材料特性：TPO、PVC 等高分子層在特定溫度（通常 180~250℃，依材料類型調整）下會熔融軟化，分子鏈相互滲透交織，冷卻后形成牢固的化學結合，而非單純的物理粘接。

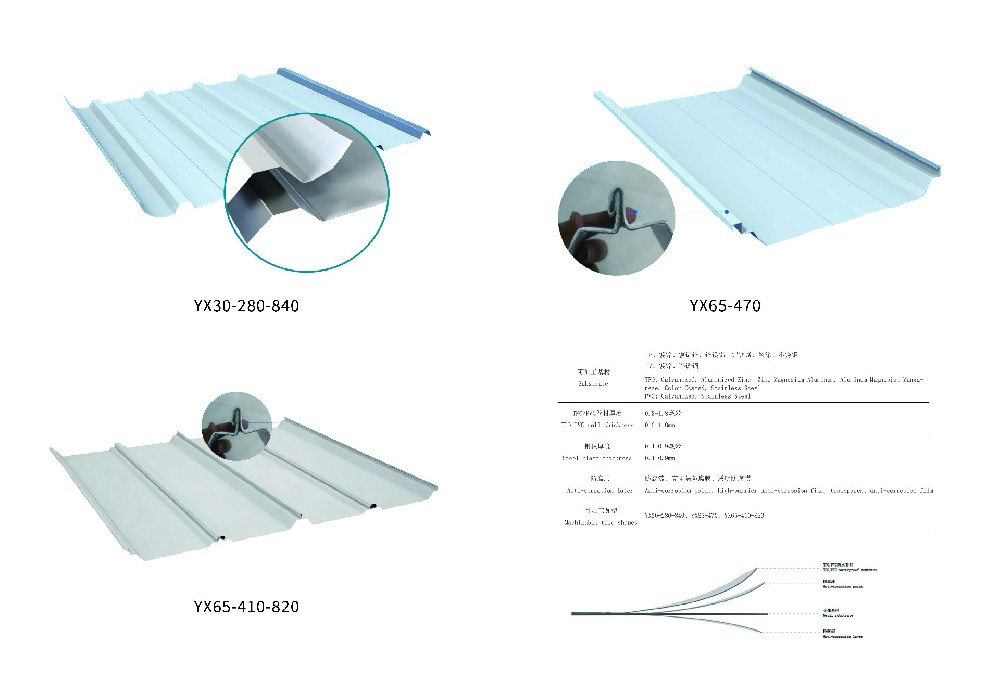

復合層協同焊接：對于含金屬基材（如鍍鋁鋅鋼板）的融合瓦，其表面高分子涂層可與相鄰瓦材的同類涂層熔融焊接，同時金屬層通過機械鎖邊輔助固定，形成 “焊接密封 + 機械加固” 的雙重保障。

二、焊接接縫的高強度與密封性

強度指標：焊接接縫的抗拉強度通常≥1.5MPa（部分優質產品可達 2.0MPa 以上），抗剪強度≥1.0MPa，可滿足屋面在風壓、自重、溫度變形等工況下的受力需求。實際測試中，接縫斷裂多發生在瓦材本體（即 “母材破壞”），而非焊接部位，證明焊接強度優于或等同于瓦材自身強度。

密封性能：焊接后接縫的水密性可達到 0.3MPa 水壓下 30 分鐘無滲漏（遠超屋面正常水壓要求），且能阻斷毛細作用和空氣滲透，有效防止雨水、水汽、灰塵進入基層。

三、焊接后的穩定性與耐久性

抗老化性：焊接接縫的高分子材料與瓦材本體同質，具有相同的耐紫外線、耐高低溫、耐化學腐蝕性能，可在 - 40℃~80℃環境下長期使用而不脆化、不開裂。經加速老化測試（如 2000 小時紫外照射），接縫強度保留率可達 85% 以上。

抗變形能力：焊接形成的整體結構具有一定柔韌性，可隨屋面基層的微小沉降或溫度變化（熱脹冷縮）同步變形，避免因應力集中導致接縫開裂。例如，在晝夜溫差 20℃以上的地區，接縫仍能保持密封性能。

四、焊接施工的可控性與兼容性

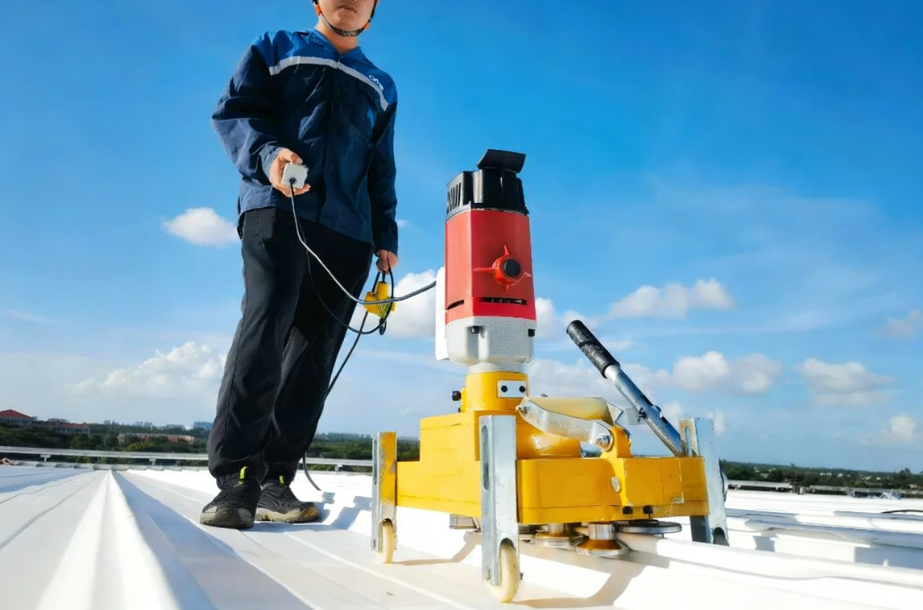

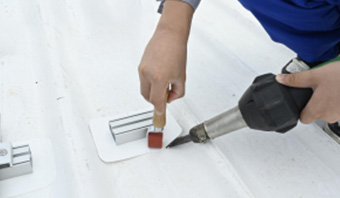

工藝靈活性：可采用熱風焊接機（手持或自動）進行施工，根據瓦型（如平邊、鎖邊）調整焊接溫度、風速和行進速度（通常 1~3m/min），適配不同坡度（2%~90%）和復雜部位（如轉角、天窗周邊）的焊接需求。

質量可檢測性：焊接后可通過 “剝離試驗” 快速驗證質量 —— 用工具剝離接縫，若剝離面為瓦材本體材料破壞（而非焊接層分離），則證明焊接合格；對于重要工程，還可進行真空檢測或水壓測試，確保無漏點。

融合瓦的焊接性能是其區別于傳統瓦片的關鍵特征，通過 “材料熔融結合 + 高強度密封 + 長期穩定性” 的優勢，從根本上解決了屋面接縫漏水的痛點，使其成為高防水要求建筑（如工業廠房、商業綜合體、潮濕地區民用建筑）的理想選擇。
